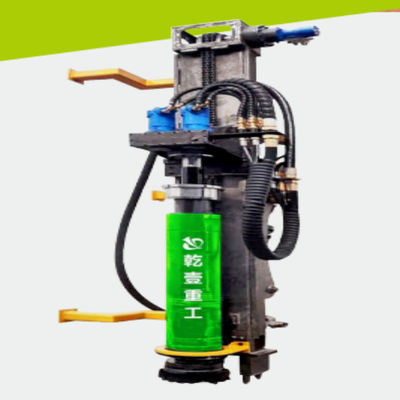

Analisi di punto luminosa automatizzata di operazione di perforazione di roccia:
1.To realizzano il cambiamento della perforatrice dell'escavatore e nella stessa pista sopra lo scambio della multi-macchina (trapano di taglio, trapano di impatto, trapano),
per raggiungere una macchina multiuso
la trasformazione 2.The dell'escavatore non colpisce la funzione originale dell'escavatore, nessuna necessità di andare al secondo braccio, più conveniente
sostituzione (30 minuti possono essere ristabiliti all'escavatore), installazione e smontaggio convenienti, velocità di perforazione veloce, meno energia
consumo
cilindro dell'olio dell'oscillazione 3.Add, di modo che quando l'escavatore si ferma sui pendii differenti, può tenere il verticale di perforazione.
SPECIFICAZIONE & PARAMETRO TECNICO
| - Raccomandato di abbinare tavola dell'attrezzatura di perforazione del diametro | ||||
| Diametro del foro (millimetri) | 200 | 300 | 350 | 400 |
| Escavatore dell'adattatore (tonnellata) | 6-12 | ≥12 | ≥15 | ≥20 |
| Diametro dell'asta di perforazione (millimetri) | 89 | 112 | 112 | 122 |
| Diametro pungente adattabile (millimetri) | 200 | 300 | 350 | 400 |
| Dimensione del compressore d'aria (millimetri) | 3000x1800x2000 | 3500x1950×2030 | 3000x2100×2200 | 4486x2100x2180 |
| Peso del compressore d'aria (chilogrammi) | 3200 | 4800 | 5150 | 6000 |
| Potenza del motore diesel (cavalli vapore) | 260 | 395 | 500 | 550 |
| Spostamento (m3/min) | 19 | 29 | 31 | 40 |
| - Tabella dei parametri dell'escavatore al luogo di perforazione | |||
| Dimensione globale (millimetri) | 5150x1200x860 | Pressione dell'aria compressa (Mpa) | 0.8-1.2 |
| Peso (chilogrammi) | 1100 | Flusso dell'uscita dell'aria compressa (m3/min) | 15-40 |
| Escavatore dell'adattatore (tonnellata) | ≥6 | Medium arrossentesi della polvere | Aria compressa |
| Diametro del foro (millimetri) | 90-400 | Medium di impatto | Aria compressa |
| Diametro dell'asta di perforazione (millimetri) | 76-122 | Frequenza di impatto (hertz) | 27-47 |
| Lunghezza disponibile dell'asta di perforazione (m) | ≤3.7 | Energia di impatto (J) | 72-300 |
| Singola lunghezza di avanzamento massima (m) | 2,5 | Potere di impatto (chilowatt) | 3.24-15 |
| Profondità massima del pozzo trivellato | 30 | Velocità di rotazione (RPM) | 180-220 |
| Pressione del circuito idraulico (Mpa) | ≥18 | Coppia di torsione di giro massima (N·m) | 8000N.M |
| Portata del circuito idraulico (l/min) | 80-100 | Potere rotatorio (chilowatt) | 4-6.9 |
| Medium epidemico del sistema di pressione | Olio idraulico antiusura L-HM46 | ||
